Montage des Temperaturfühlers

Der Temperaturfühler misst die Temperatur der Abgase und wird im Rauchrohr mit Hilfe des beigelegten Montagesatzes befestigt.
Kurz vor Einmündung des Rauchrohrs in den Schornstein werden mit Hilfe der beigelegten Bohrschablone 3 Löcher gebohrt – die mittlere Bohrung für den Temperaturfühler mit einem Durchmesser von 5,5mm und die beiden Befestigungslöcher für den Temperaturfühlerhalter mit einem Durchmesser von 3,1mm. Der Temperaturfühlerhalter wird mittels beigefügten Schrauben befestigt.


Bei der Befestigung des Halters muss darauf geachtet werden, dass der Temperaturfühler in das Rauchrohr leicht einzuführen ist. Soweit, bis die Fühlerspitze in die Mitte des Rauchrohrs reicht. Die richtige Position des Temperaturfühlers ist am Bild (oben) zu sehen. Diese Position fixieren Sie mit der M4 Schraube in der Sensorhalterung.
Die Verbindungsleitung zwischen dem Temperaturfühler und Sender wird an der Wand so verlegt, dass der Sender nicht der strahlenden Hitze des Ofens ausgesetzt wird (entweder weiter seitlich oder unten, nahe dem Fußboden, wo die Hitze schon geringer ist als oben). Der Temperaturfühler wird in der Halterung so fixiert, dass sich die Spitze in der Mitte des Abgasrohrbefindet:

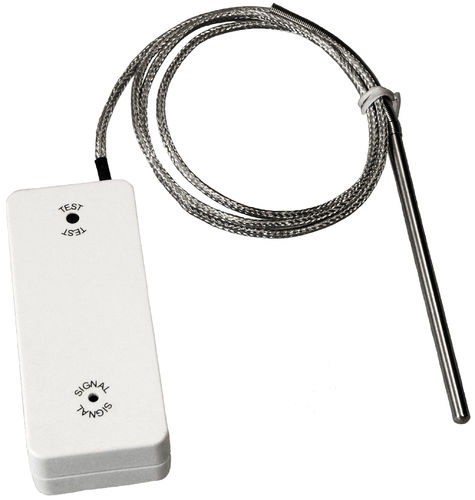

Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend den Herstellerangaben und in Abstimmung mit dem zuständigen Bezirksschornsteinfegermeister (BSM) durch ein Fachunternehmen vorzunehmen.

Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen

​​​a. dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlage (bei Heizgeräten ohne Nachheizfläche),

b. dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren.

Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen.

Montage des Senders

Das Gehäuse des Funk-Senders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammengehalten werden. Trennen Sie die beiden Teile und legen Sie die mitgelieferten Batterien polungsrichtig ein. Das Unterteil des Sendergehäuses wird an der Wand befestigt.
Der Funk-Temperatursensor arbeitet mit dem Funk-Abluftschalter (Empfänger und Funk-Fenstersender) zusammen. An allen drei Geräten muss die Codierung übereinstimmen! Stellen Sie also den Codierschalter im Funk-Temperatursensor auf den gleichen Code wie bei anderen Geräten ein.


Funktionsüberprüfung

Schließen Sie das Fenster, an dem der Fensterkontaktschalter des Funk-Abluftschalters befestigt ist (so ist dieser ohne Funktion). Drücken Sie die „Test“-Taste am Funk-Temperatursensor. Wenn die Temperatur im Abgasrohr niedriger als 40°C ist, beginnt der Testvorgang für den Sender des Funk-Temperatursensors und des Funk-Abluftschalters.
Falls die Temperatur im Rauchrohr höher als 40°C ist, kann die Funktion nicht überprüft werden, weil die Signale nicht gesendet werden.
Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Temperatursensor die grüne LED und am Funk-Abluftschalter blinkt die Anzeige grün-rot.

Nach beendeten Testdurchlauf leuchtet die Anzeige am Funk-Abluftschalter dauerhaft grün (der Betrieb der angeschlossenen Lüftungsanlage ist damit freigegeben) und die Leuchtanzeige am Funk-Temperatursensor signalisiert alle 10 Sekunden ein Freischaltsignal (grüne LED blinkt kurz auf).

Nach Ansteigen der Abgastemperatur auf über 40°C wird das Senden der Freischaltsignale abgebrochen (Anzeige am Temperatursensor blinkt nicht mehr) und der Abluftschalter unterbricht nach 30 Sekunden Nachlaufzeit die Stromzufuhr der Lüftungsanlage. Zur Freigabe der Lüftungsanlage muss nun das Fenster geöffnet werden, damit nun wiederum der Fenstersender beginnt, Freischaltsignale zu senden, und die Lüftungsanlage wieder laufen kann.
