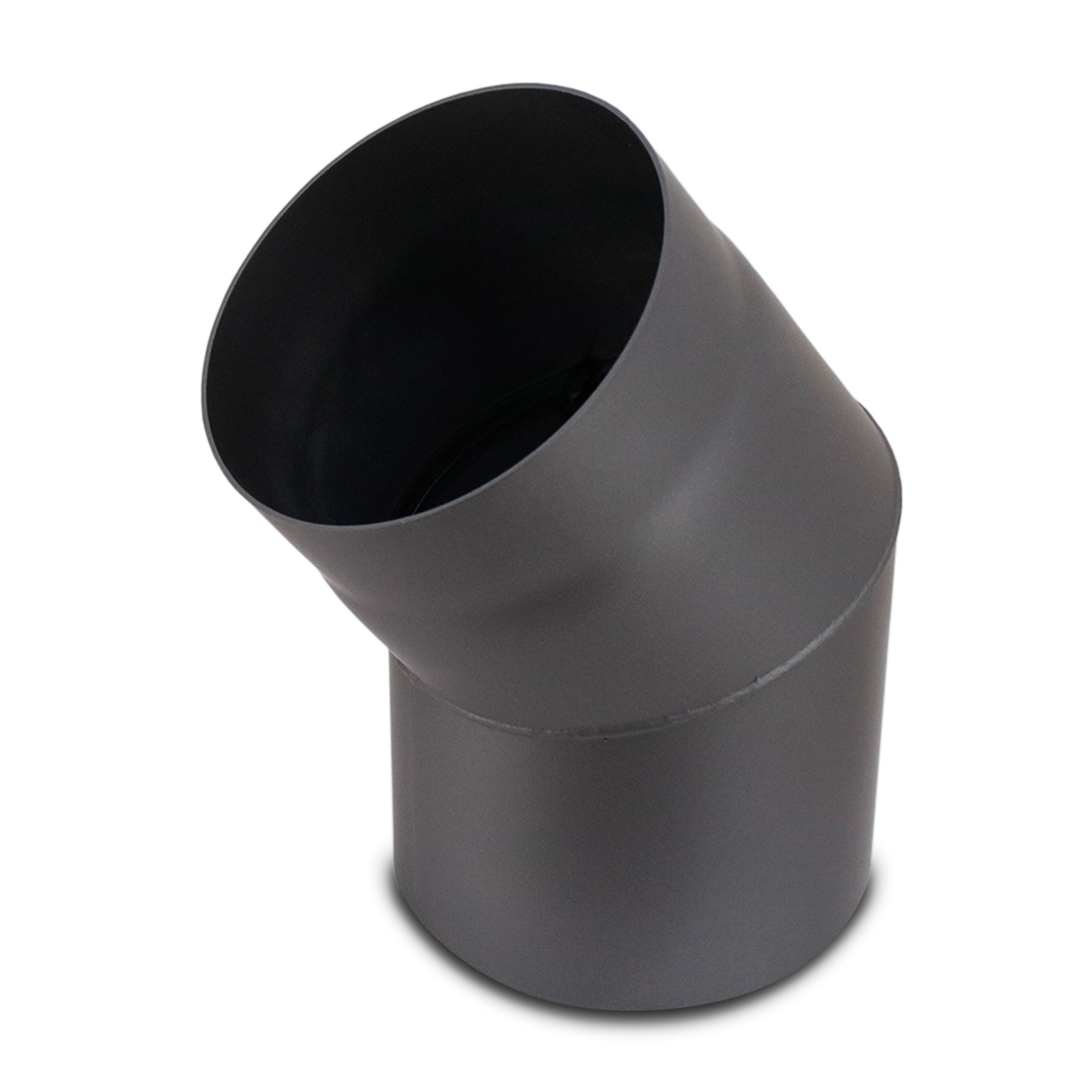

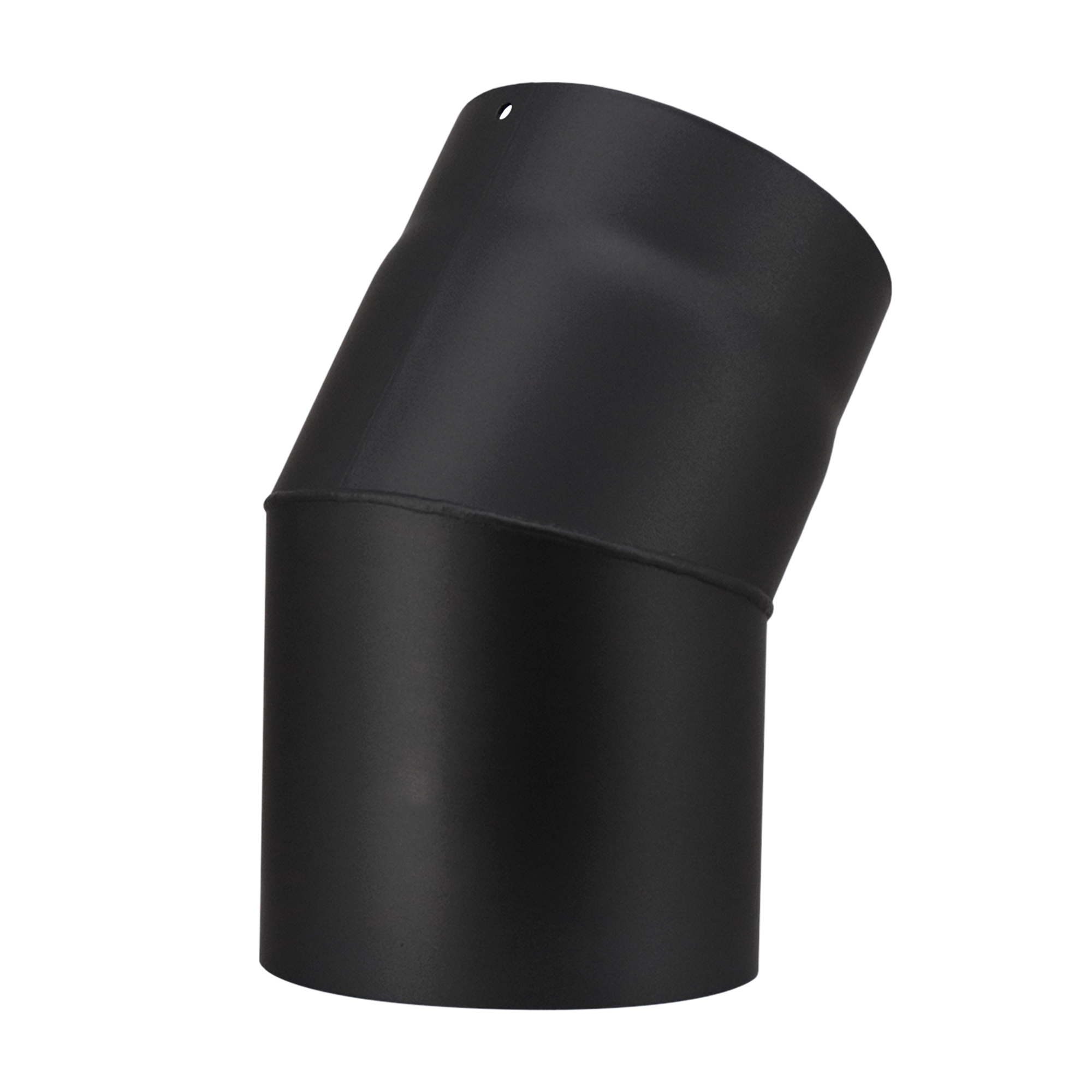

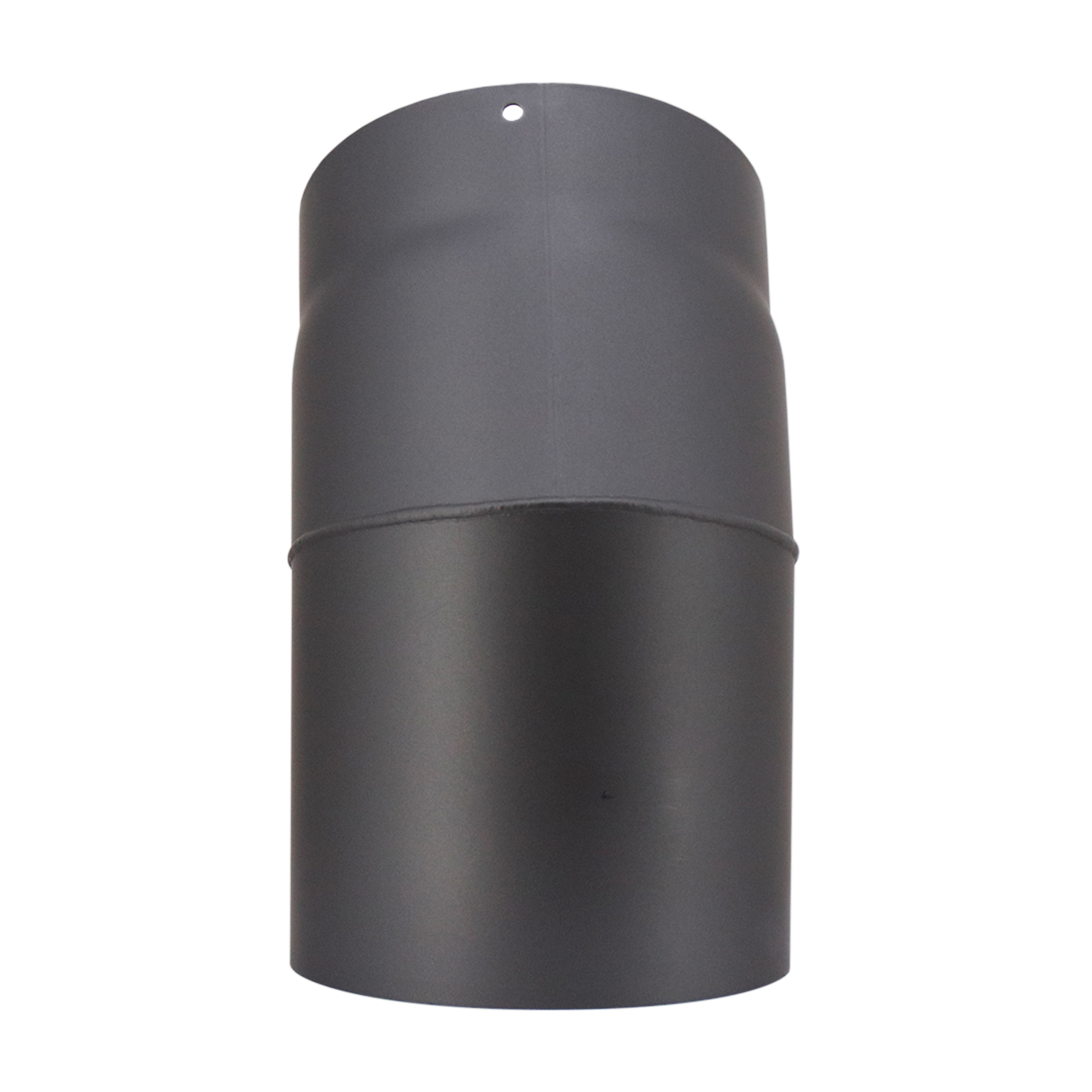

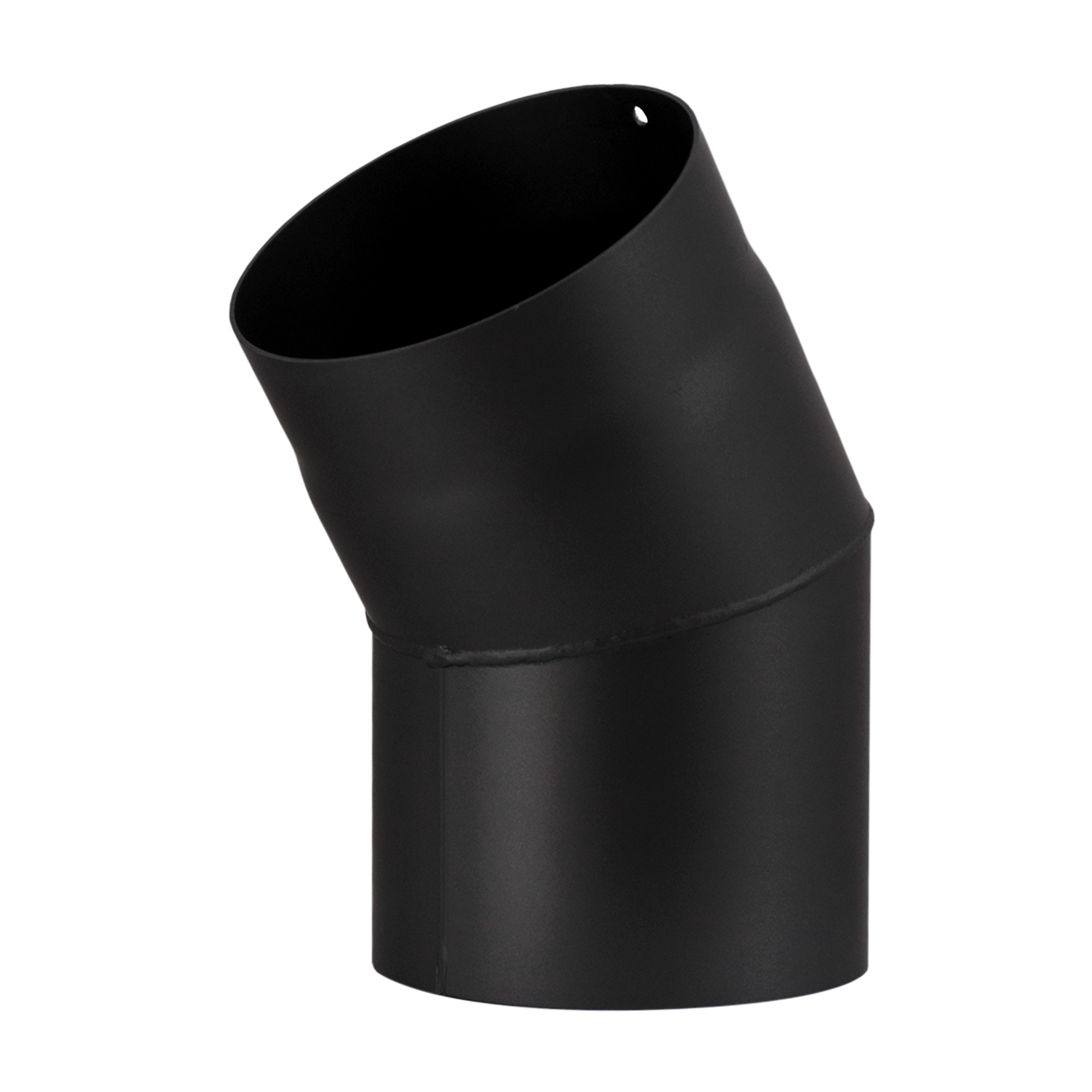

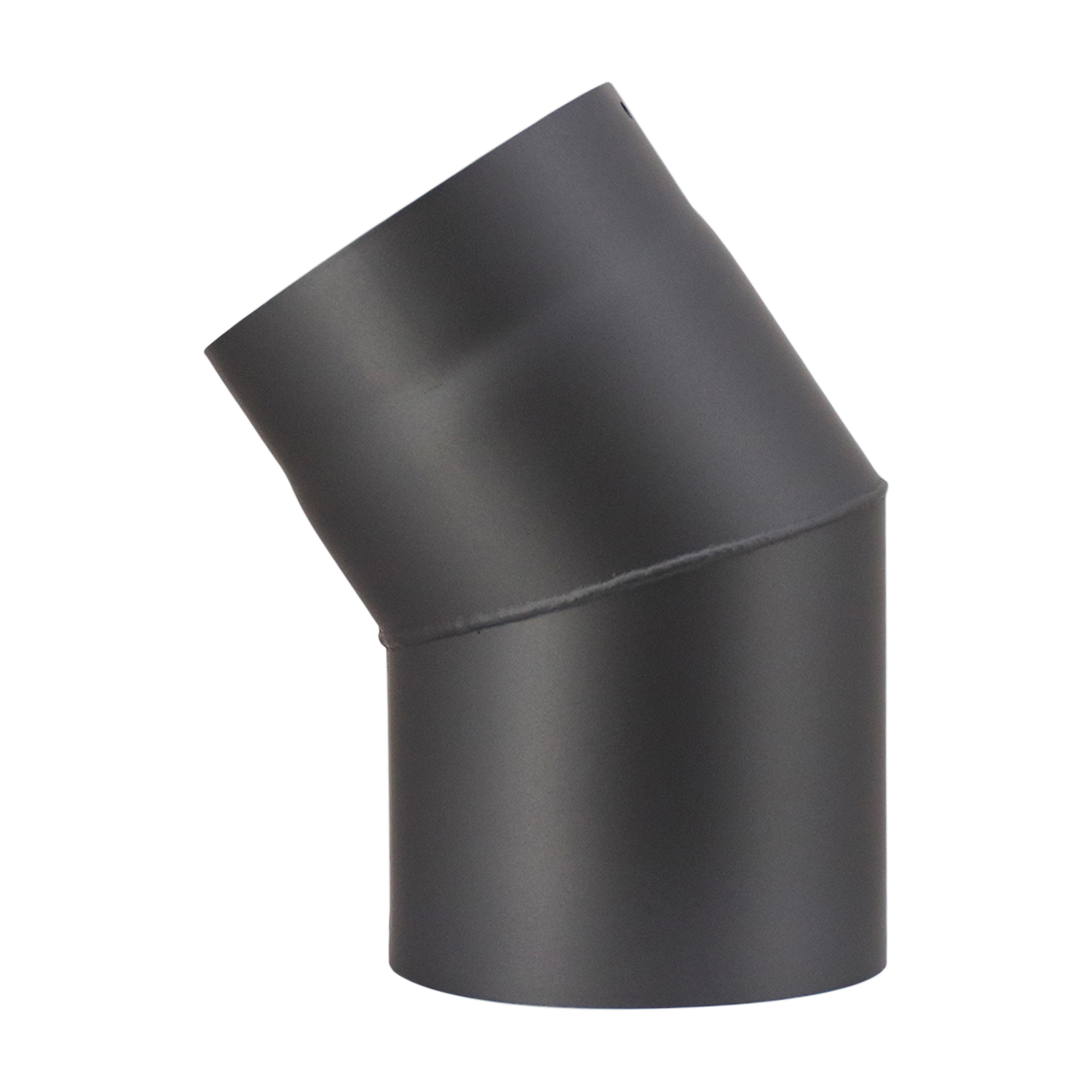

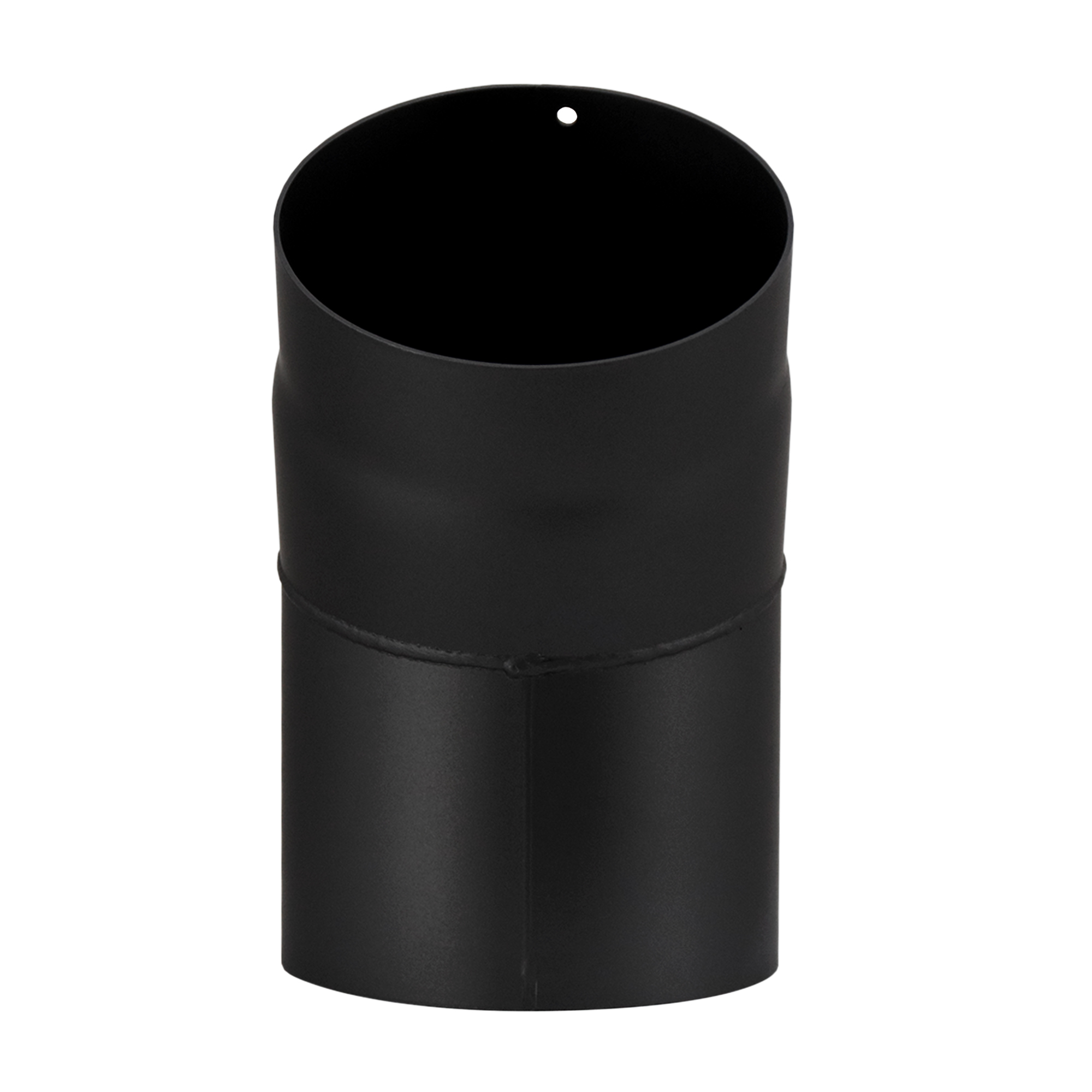

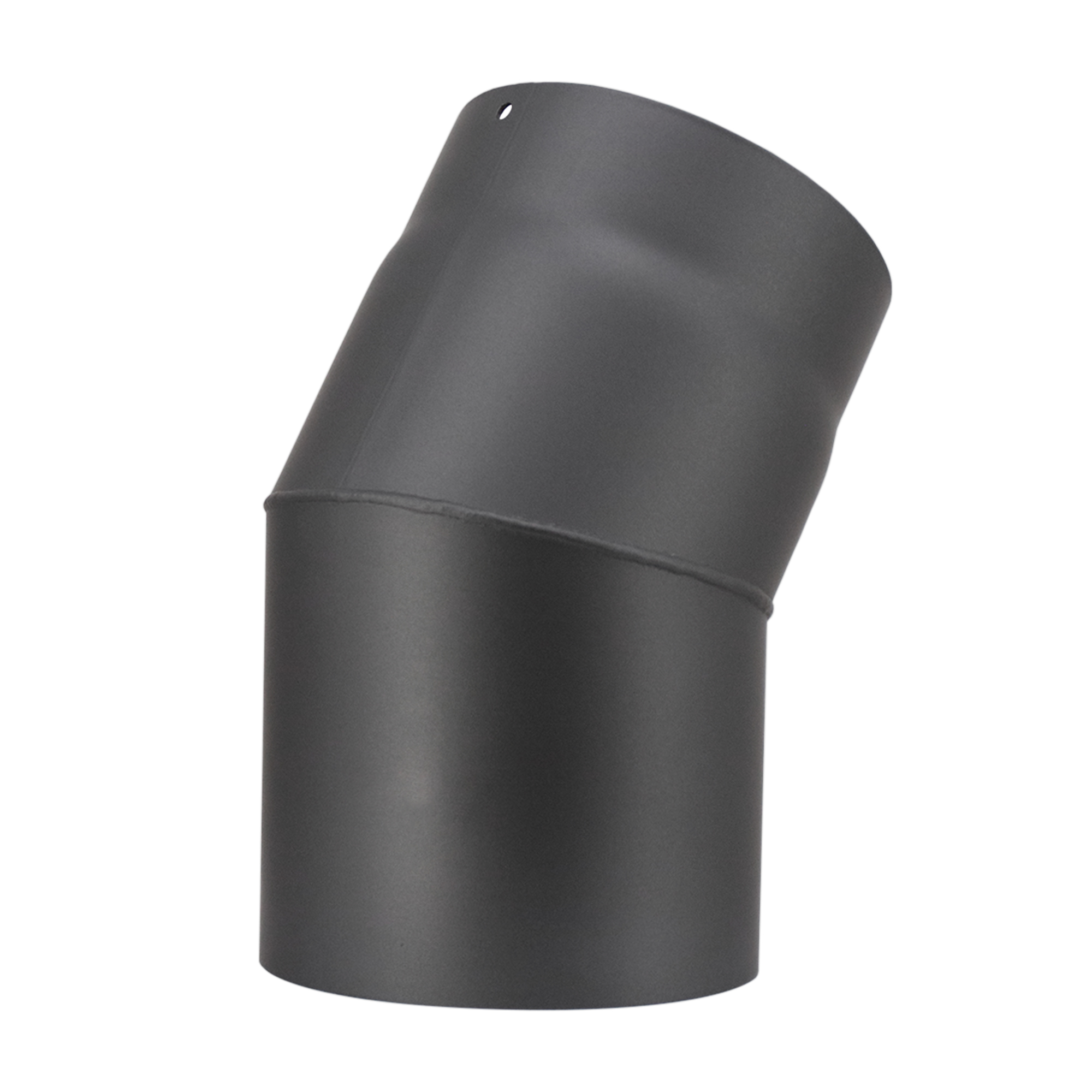

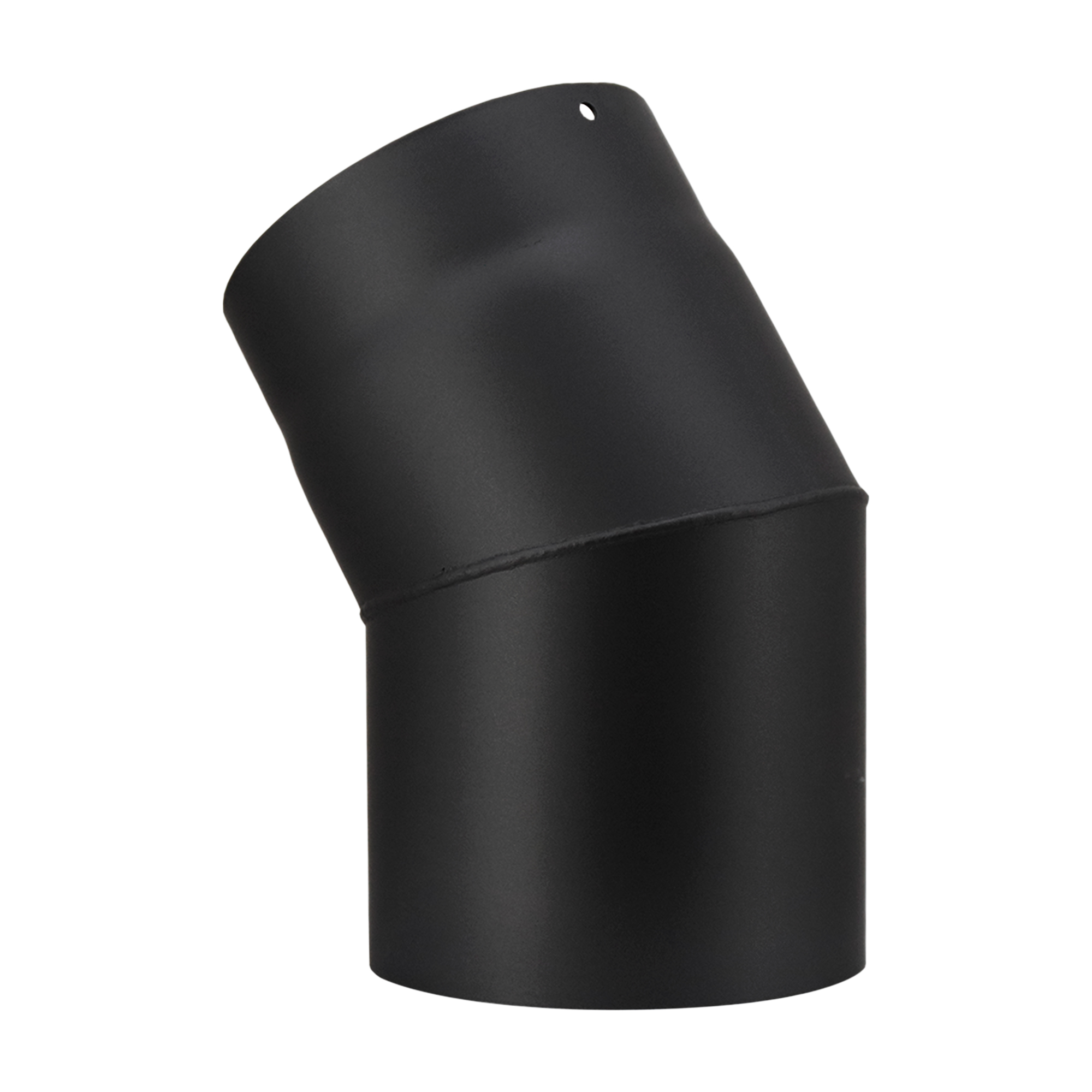

Bogen 30°

Bogen 33°

„Senotherm“-lackierung
Temperaturbeständig bis 500°C

Lichte Weite: 120 130 150 mm (innen)

eingezogene Sicke

Farben: Schwarz-Metallic und Gussgrau (auf Kundenwunsch auch in Gussgrau-Hell und Braun)

Material: Stahl 2 mm

Varianten / Verwendung

Durchmesser Ø 120 mm:
Inhalt: 1x Ofenrohr Bogen 33°, Starr, DN 120 mm
Artikelnummer:

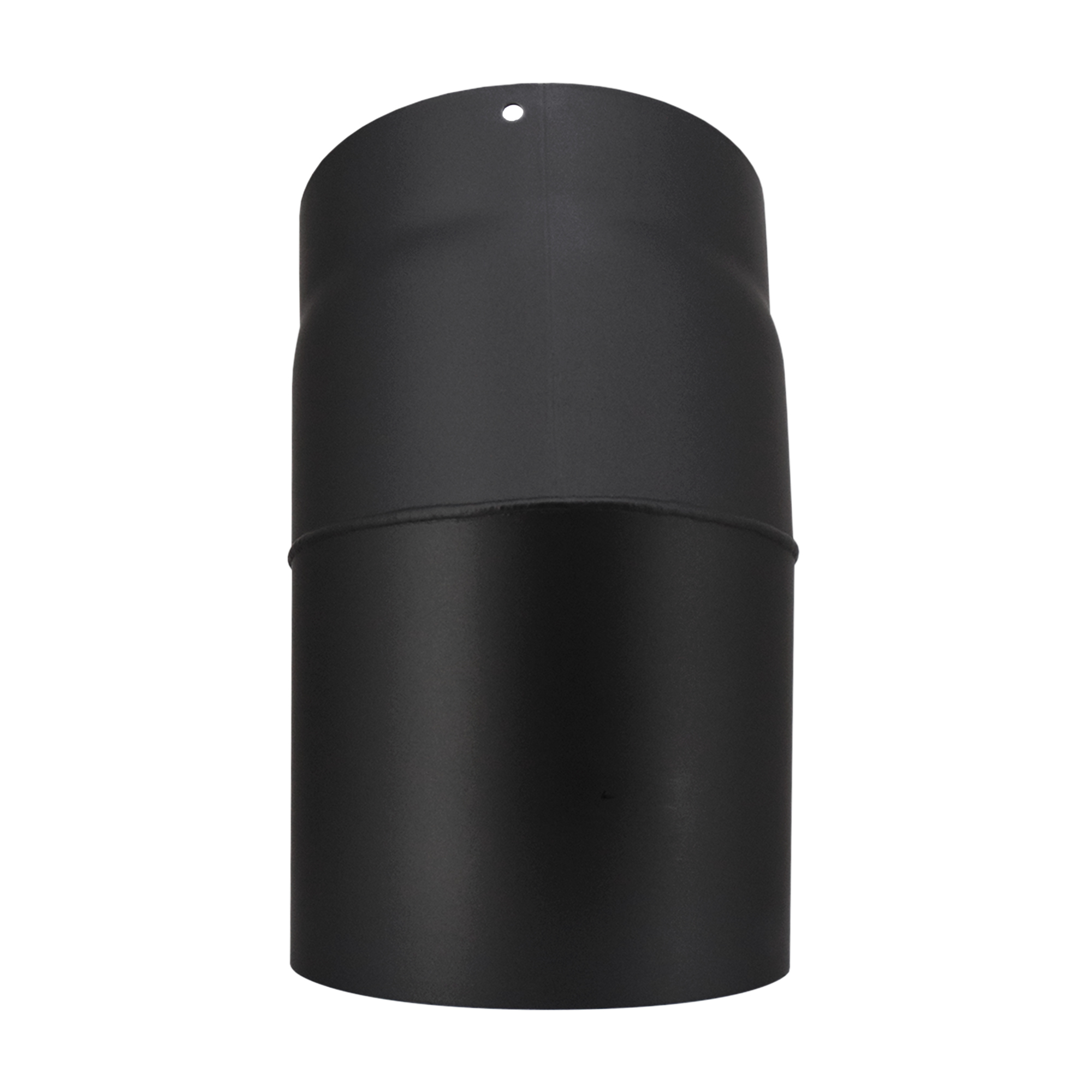

Schwarz-Metallic: H12-B30-B

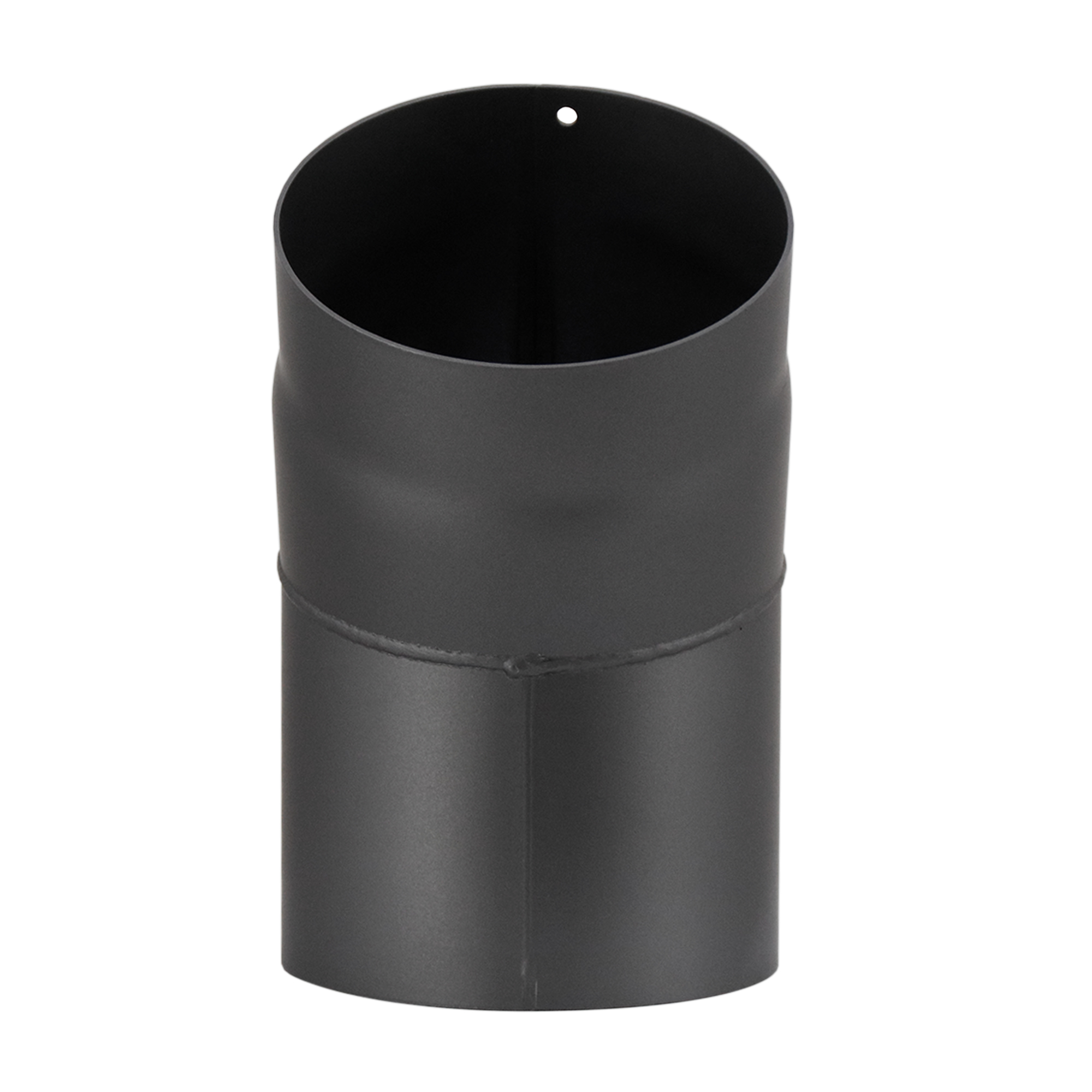

Gussgrau: H12-B30-G

Durchmesser Ø 130 mm:
Inhalt: 1x Ofenrohr Bogen 33°, Starr, DN 130 mm
Artikelnummer:
Schwarz-Metallic: H13-B30-B
Gussgrau: H13-B30-G

Durchmesser Ø 150 mm:
Inhalt: 1x Ofenrohr Bogen 33°, Starr, DN 150 mm
Artikelnummer:
Schwarz-Metallic: H15-B30-B
Gussgrau: H15-B30-G

Der Bogen dient zum hinteren oder oberen Anschluß einer Feuerstätte an einen Schornstein. Bitte beachten Sie, daß noch eventuell weitere Bauteile, wie zum Beispiel ein doppeltes Wandfutter oder Verlängerung zusätzlich nötig sein können. Weiter wird der Bogen zum verlängern und verziehen von bestehenden Rauchrohren verwendet.

Bitte halten Sie einen Abstand zu brennbaren Baustoffen von 450 mm ein.
Der Abstand kann mit doppeltem Strahlungsschutz auf 300 mm oder mit einem
einfachem Strahlungsschutz auf 400 mm verringert werden.

Geprüft nach: DIN EN 1856-2

Leistungserklärung: 07
0036 CPR 91405 001
400-N1-D-Vm-L01200-G450 NM
